Retninger for bøjning elektrisk rør

Dan har været en autoriseret rejse-niveau elektriker for nogle 17 flere år. Han har stor erfaring inden for de fleste områder inden for elhandel.

Sådan bøjes elektrisk rør eller ledning

de fleste ledninger til hjemmet udføres med ikke-metallisk kabel (aka Romeks), men der er begrænset anvendelse til elektrisk rør eller elektrisk metalrør (EMT) og lejlighedsvis også til stiv ledning. Det bruges generelt, når ledningerne skal udsættes på overfladen af en væg som beskyttelse mod skader eller som en fremtidig metode til at få ledning inde i en væg.

røret er fastgjort til væg eller loft, og ledningen trækkes gennem det for at nå en stikkontakt, kontakt eller anden elektrisk enhed. Imidlertid, ledning kan ikke trækkes gennem skarpe hjørner som dem, der bruges i VVS; i stedet, det elektriske rør er bøjet i blide kurver for at dreje hjørner, gå rundt om forhindringer, eller ændre retninger af en eller anden grund.

som professionel elektriker har jeg bøjet og installeret miles på miles af ledning. Alle kan lære at lave et par enkle bøjninger, der er nødvendige for at installere en ledning i deres hjem.

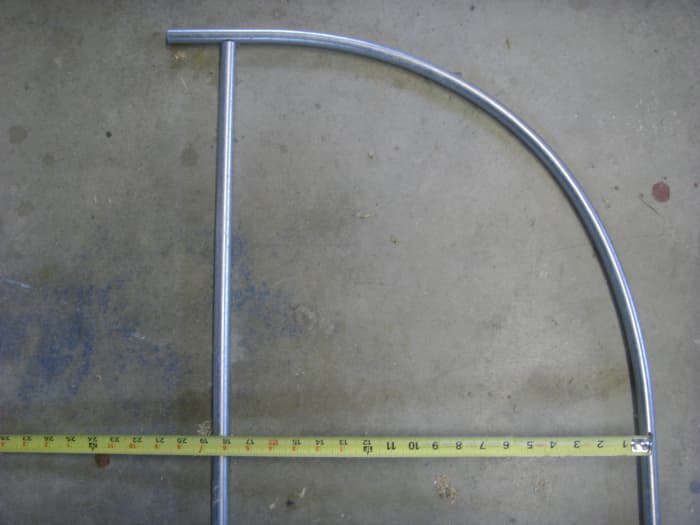

Præcisionsbøjninger som dette kan gøres af nogen, hvis de forstår hvordan.

Præcisionsbøjninger som dette kan gøres af nogen, hvis de forstår hvordan.

vildmark

bøjning af elektrisk ledning

  • handelsstørrelser på Kurt”, Kurt” og 1″ EMT såvel som Kurt” og Kurt” stiv ledning bøjes let ved hjælp af en håndbender.
  • større rørstørrelser købes bedst forbøjet fra fabrikken, da der er behov for meget dyre maskiner for at bøje dem.
  • langt den mest almindelige er enten Kristian” eller Kristian ” EMT; stiv rør er meget sværere at håndtere og samle og er forbeholdt områder, hvor alvorlige fysiske skader (kører over det med en bil, måske) kan forekomme, og til underjordisk brug.

denne tutorial, skrevet af en professionel elektriker, der har installeret miles af ledning, vil fokusere på at bøje EMT som det mest nyttige elektriske rør i hjemmet.

værktøjer til bøjning af elektrisk ledning

  • det første værktøj på listen er en håndbender. Disse værktøjer er designet til kun at bøje en størrelse EMT, plus nogle gange en anden størrelse af stift rør.
  • Der kræves derefter en anden bender for hver størrelse af ledningen—sandsynligvis den mest nyttige rundt i hjemmet er en bender til prisT” EMT, som også bruges til at bøje prisT” stift rør. En bender til Kurt ” EMT er også meget nyttig, men det bøjer slet ikke stift rør. En 1 “EMT-bender kan også bruges til at bøje prisT” stiv ledning, men det kræver meget kraft at gøre dette og er sandsynligvis bedst overladt til den professionelle. Anbefalet er benders af Greenlee, Klein eller Ideal.
  • et godt målebånd er uundværligt, ligesom en metode til markering af ledningen, der skal bøjes. Stanley laver gode målebånd og er ikke for dyre.
  • en blyant vil fungere, hvis arbejdet skal eksponeres, men ellers gør en sharpie (sharp magic marker) et mere synligt mærke.
  • installation af ledningen kræver uundgåeligt en vis skæring, så der kræves en god hacksav eller anden metode til skæring af metalrør. Du må ikke nøjes med en billig sav, medmindre du planlægger at lave et par stykker og smide det væk – Hold dig til mærker som f.eks.
  • nogle midler til udjævning af det grove snit er også nødvendigt; conduit reamers er tilgængelige til EMT, men en lille rund fil kombineret med en flad fil fungerer. Uanset hvad der bruges, skal både indersiden af røret (til beskyttelse af ledningen) såvel som ydersiden (fittings går ikke over et groft snit) glattes. Stift rør Reames normalt med filer, da rørvæggene er for tykke til ledningen reamer.
  • et anstændigt lille niveau, omkring 6″ langt, er nødvendigt. Det skal have magneter, og gode, ned ad den ene side for at holde det til røret, men hvis du ikke vil gøre en masse bøjning, kan den også holdes i hånden. Torpedo niveauer er lige den rigtige størrelse.

Sådan bruger du en Conduit Bender

på billedet nedenfor er visninger af forsiden og bagsiden af en Greenlee” conduit bender. Begge fotos er i det, der generelt betragtes som en “omvendt” position, med håndtaget på jorden og hovedet på benderen i luften. Nogle vigtige dele af benderen:

billede #1, Greenlee Bender

benderens “tå” er til venstre for billedet, og “hælen” er til højre. Hælen har en fodpedal på den, hvor fodtrykket påføres, når det bruges i opretstående stilling. Lige bag tåen er en slot, hvor ledningen kan indsættes og snoet for at ligge fladt; senere billeder illustrerer en ledning, der er klar til at bøje.

lige til venstre for håndtaget er en række mærker med tal ved siden af dem. Under det er en lille stift; når den bruges lodret, ser brugeren lige ned på stiften og bøjer ledningen, indtil stiften stemmer overens med de ønskede bøjningsgrader.

over håndtaget på billedet er en stjerne på siden af benderen; dette er mærket for en “backbend”.

til højre for håndtaget er de samme tal som til venstre med mærker knyttet til hvert nummer. Ved bøjning på hovedet bøjes ledningen, indtil den er i overensstemmelse med mærket forbundet med den ønskede bøjningsgrad. Bøjninger på 10, 22, 30, 45, 60 og 90 grader er mulige.

billede #2, Greenlee Bender

Dette er den anden side af den samme bender; benderens tå er nu på højre side. Vigtige mærker er pilen lige bag tåen, der bruges til at bøje en 90 graders bøjning, og tallene og indikatorerne. Indikatorerne er de samme som den anden side, men tallene er “multiplikatorer” for forskellige bøjninger; dette vil blive dækket i sektionen af forskydningsbøjninger. Ikke alle producenter stempler disse numre på benderen; det er et af fordelene ved en Greenlee bender.

der er to typer bøjninger, der vil være mest nyttige for boligejeren, der bare skal installere et lille rør. Den første er en 90 graders, ret vinkel, bøjning og den anden er en forskudt bøjning. Begge udføres med den samme bender, selvom proceduren og målingerne adskiller sig betydeligt.

Greenlee 3/4″ EMT Conduit Bender

billede #1, forsiden af benderen

billede #1, forsiden af benderen

vildmark

billede #2, bagsiden af Bender

billede #2, bagsiden af Bender

vildmark

Sådan bøjes en 90 i Ledning

A” 90 ” er den almindelige betegnelse for en ret vinkelbøjning – for eksempel at gå rundt om et indvendigt hjørne (bøjning omkring et udvendigt hjørne er ikke muligt, mens det forbliver tæt på overfladen). Til dette formål skal du vide, hvor langt væk hjørnet er.

Mål afstanden til den anden side af, hvor 90 vil være; hvis din ledning løber vandret over en væg og skal bøjes ved et hjørnemål fra startpunktet til den anden væg.

Anvend det relevante fradrag for den bender, du bruger. Dette nummer kan findes i tabellen til højre og er også stemplet på benderen. For at bruge fradraget trække nummeret i tabellen fra din måling. Eksempel: hvis din måling er 55″, og du bruger en”Bender”, er din nye måling 50″.

Marker ledningen, og vær opmærksom på, hvilken du måler fra. I eksemplet skal mærket være 50 ” fra den ene ende.

indsæt det elektriske rør i benderen med mærket ved pilen som vist på billedet nedenfor. Selvom billedet viser benderen på hovedet for at vise rørpositionen bedre, skal du bruge håndtaget op med foden på gulvet. Benderens tå skal være mod slutningen af ledningen, der blev målt fra. I vores eksempel bender tå vil være lige under 50″ fra enden af ledningen med hælen af bender på 70 ” ende af røret.

Påfør et fast fodtryk på fodpedalen, og tryk langsomt håndtaget ned, bøj ledningen. Når den bøjede ende stiger op i luften, tag fat i den med din frie hånd og læg også let tryk på ledningen. Ikke meget; for det meste vil du bare guide og stabilisere det, men brug en vis kraft på selve ledningen. Fortsæt bøjning, med meget fast fodtryk, indtil den bøjede ende vises lige under lodret og stop enhver bøjningsbevægelse. Uden at fjerne benderen (bare lad den være lige, hvor den er, på gulvet), skal du kontrollere, at den bøjede ende er lodret med et niveau. Hvis din bøjning knækker i midten, det er næsten helt sikkert fra ikke at bruge nok fodtryk; ikke kun hjælper det fodtryk med at bøje røret, men det holder benderen presset ind i den bøjede ledning, så ledningen følger benderens glatte sti.

det er nødvendigt at bøje ledningen meget lidt, da den springer tilbage to eller tre grader, når trykket fjernes. Lav yderligere bøjning efter behov, så enden er lodret med alt tryk fjernet fra benderen. Hvis du overbøjer for meget, er det ikke for svært at “bøje” røret et par grader; stå på enden stadig på gulvet og skub baglæns på den bøjede ende.

indtil videre, så godt, men hvad nu hvis 90 er 110″ lang? Conduit er kun tilgængelig i ti fod (120″) stykker, og det efterlader kun 10″ ubøjet – det fungerer ikke. Svaret er at bakke 90. For at opnå dette må du ikke bruge fradragsfiguren; marker røret i den fulde målte længde. Når du placerer ledningen i benderen, selvom, drej benderen rundt, så tåen peger væk fra ledningsenden målt fra og placer ledningen, så mærket på røret er ved stjernen på siden af benderen, omtrent halvvejs rundt om kurven. I eksemplet med en 110 ” bøjning peger tåen mod den korte ende af ledningen med den lange ende ved hælen. Lav bøjningen på samme måde som før.

Deduct Figures

Bender Size Deduct

1/2 ” EMT

5″

3/5 ” EMT

6″

1″ EMT

8″

Deduct numbers are a function of the individual bender and can vary by manufacturer. Den nationale elektriske kode indstiller den mindste radius for en bøjning, imidlertid, og næsten alle producenter overholder det; resultatet er, at meget få benders har et andet fradrag end det, der er angivet her.

bøjning a 90

placering af røret for at bøje en 90.

placering af røret for at bøje en 90.

vildmark

Anvend fodtryk og træk samtidig benderhåndtaget for at bøje elektrisk rør.

Anvend fodtryk og træk samtidig i benderhåndtaget for at bøje det elektriske rør.

vildmark

mærket på ledningen, der skal bøjes, linjer op med stjernen på benderen for en backbend.

mærket på ledningen, der skal bøjes, stemmer overens med stjernen på benderen for en backbend.

vildmark

Sådan bøjes en forskydning: beregninger

den anden fælles bøjning er en forskydningsbøjning. Dette bruges, når ledningen skal fortsætte i samme retning, blot bevæge sig over, eller op eller ned, en lille vej. Det allerførste foto i denne artikel er af en forskudt bøjning, der var nødvendig for at bevæge sig op 4 inches som overfladen det var på rose fire inches.

når man ser på diagrammet nedenfor, repræsenterer den tunge mørke linje det elektriske rør, bøjet langs siden af en imaginær grøn trekant. Afstanden (a) er mængden af forskydning. Afstanden (c) er den beregnede længde mellem bøjninger, og vinklen (d) er graden af bøjning, der skal foretages.

det er ikke svært at tage målingen; Det er kun højden af forhindringen, der skal krydses. Beregning af afstanden mellem bøjninger er lidt vanskeligere og kræver brug af multiplikatorer, disse tal stemplet på bagsiden af benderen. Multiplikatorerne er en funktion af graden af bøjning og ikke benderen, imidlertid, og er gengivet i nedenstående tabel.

når målingen er taget, er det næste trin at multiplicere det med multiplikatoren for din valgte bøjningsgrad. Som et eksempel, hvis du har brug for en tre tommer forskydning og ønsker at lave 22 graders bøjninger, skal du gange 3 gange 2,6 og få 7,8 tommer. Dette er meget tæt på 7,75 tommer, eller 7 liter”, og det tal ville være afstanden mellem de to bøjninger. Et andet eksempel: du ønsker en 5 tommer forskydning ved hjælp af 30 graders bøjninger. Multiplikatoren for 30 liter er 2; 5 gange 2 er 10, og bøjningerne vil være 10 inches fra hinanden.

to mærker skal foretages på ledningen for en forskydning. Mål afstanden fra startpunktet til forhindringen, og marker ledningen i den afstand. Måling fra dette mærke mod startenden af ledningen, lav et andet mærke i den beregnede afstand fra det første mærke. Ved at gøre dette vil forskydningen blive afsluttet, før ledningen når den.

Diagram over en forskydningsbøjning til beregningsformål.

Diagram of an offset bend for calculation purposes.

Wilderness

Offset Multipliers

Degree of Bend Multiplier

10 degrees

22 degrees

30 degrees

45 degrees

Bending the Offset

Offset bends are generally lavet” i luften”; det vil sige med benderen på hovedet og håndtaget på gulvet med foden i luften.

  1. indsæt røret i benderen med det første mærke (længst fra startenden) i slutningen af tåen og med benderens tå peger væk fra den ende, der blev målt fra. Hæk benderhåndtaget med en fod, og tryk ned på ledningen, tryk så tæt på benderen, som det er behageligt. Jo tættere på benderen du lægger pres på, jo bedre er bøjningen og jo mindre chance for, at den knækker; typisk er omkring en eller to meter væk. Bøj ledningen, indtil bunden af røret er parallel med den stemplede indikator på benderen for den ønskede bøjningsgrad. Se billedet til højre.
  2. slip trykket, drej ledningen 180 grader, så bøjningen peger op i stedet for ned, og skub ledningen fremad, indtil det andet mærke på ledningen er i slutningen af benderen, lige hvor det første mærke var. Sørg for, at bøjningen allerede har lavet linjer nøjagtigt med resten af røret; hvis det ikke gør en “dogleg” vil være resultatet. Igen, se billederne, der viser korrekt justering.
  3. lav den anden bøjning på samme måde som den første, og læg røret på gulvet for at kontrollere, at begge bøjninger blev gjort ens ved at dreje ledningen, indtil forskydningen peger op. Den hævede del af ledningen skal være parallel med gulvet, men højere end gulvet med den ønskede mængde forskydning. Hvis den ikke er parallel, kan den ene eller den anden af bøjningerne øges efter behov eller endda mindskes med omhyggelig positionering.
bemærk, hvordan benderhåndtaget er; med brugernes fod og ben. Det er almindeligt, at håndtaget glider på gulvet og sparker ud, ødelægger bøjningen og muligvis forårsager skade, hvis det ikke holdes på en eller anden måde.'t held somehow.

Bemærk hvordan de bender håndtag er quot;caughtquot; med brugerne fod og ben. Det er almindeligt, at håndtaget glider på gulvet og sparker ud, ødelægger bøjningen og muligvis forårsager skade, hvis det ikke holdes på en eller anden måde.'t held somehow.
denne forskydning bøjes ved 22 grader; ledningen er parallel med 22 graders mærke på benderen.
denne ledning skal spindes for at rette den første bøjning korrekt op, før der foretages en anden bøjning. Som det er, vil der være en bestemt dogleg i det færdige produkt.
ledningen drejes korrekt til den anden bøjning.

bemærk, hvordan benderhåndtaget “fanges” med brugerens fod og ben. Det er almindeligt, at håndtaget glider på gulvet og sparker ud, ødelægger bøjningen og muligvis forårsager skade, hvis det ikke holdes på en eller anden måde.

1/4

andre mere avancerede bøjninger

Dette afslutter denne artikel om bøjning af elektrisk rør, men der er mange mere avancerede bøjningsteknikker, der anvendes af den professionelle elektriker. Et spark 90 er en ret almindelig bøjning, ligesom forskellige sadelbøjninger og koncentriske bøjninger for blot at nævne nogle få.

mens denne artikel er beregnet til husejeren, der har brug for at installere en lille ledning, hvis du ønsker at udvide din ekspertise eller er en lærling, der starter i den elektriske handel, kan du tjekke ledningsbøjningsguiden til begyndende elektrikere eller en, der beskriver matematikken bag bøjningskanalen. Den omfattende guide til bøjning conduit er en “titelside” notering alle artiklerne i serien sammen med en kort beskrivelse af hver.

Lær hvordan man laver koncentriske bøjninger af en bestemt radius i stedet for at være begrænset til den faste radius, der leveres af benderen.

Lær hvordan man laver koncentriske bøjninger af en bestemt radius i stedet for at være begrænset til den faste radius, der leveres af benderen.

vildmark

denne artikel er nøjagtig og tro mod det bedste af forfatterens viden. Indholdet er kun til informations-eller underholdningsformål og erstatter ikke personlig rådgivning eller professionel rådgivning i forretningsmæssige, økonomiske, juridiske eller tekniske forhold.
